Коробка передач (двигатель)

Коробка передач (двигатель)

Коробка передач (двигатель)

Схема узла

Перечень комплектующих

Позиция1
Вал переключения передач в сборе 507K107
Позиция2
Муфта задней передачи 507K107-1
Позиция3
Фиксатор муфты переключения передач 505K070
Позиция4

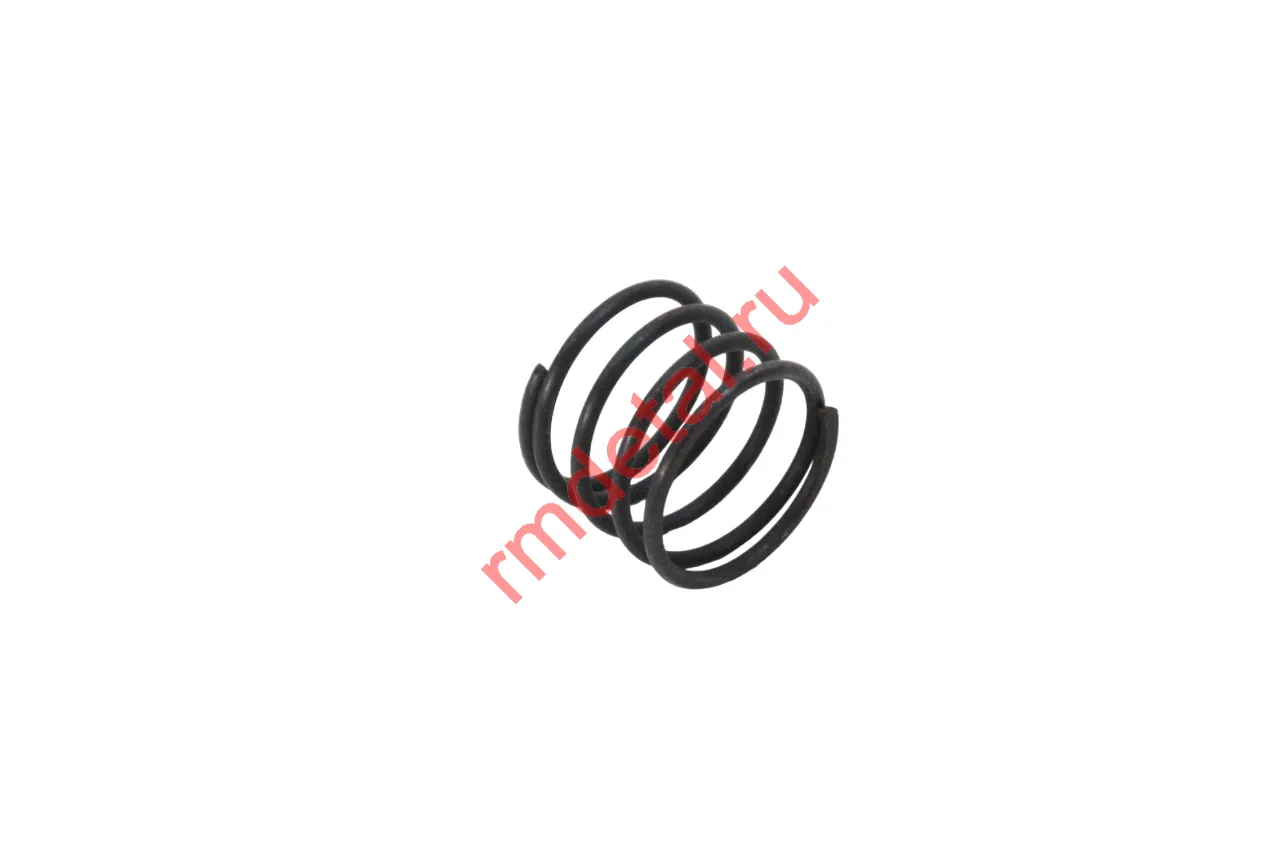

Пружина 505H009
Позиция5
Опора муфты 505K071FH
Позиция6
Шайба 6,2х17,7х1 505L133
Позиция7
Муфта 505K023
Позиция8
Вал вилки переключения передач 505K073
Позиция9
Вал промежуточной передачи 505K000
Позиция10
Вилка переключения передач 505K102
Позиция11
Муфта переключения передач 507K107-10
Позиция12
Вал переключения передач 507K107-11
Позиция13
Штифт 4х8 507K107-12
Позиция14
Шайба 12х20х1 505L135
Позиция15
Шайба 20х28х0,5 505L124
Позиция16
Шайба 20х34х1 505L140
Позиция17
Подшипник 20х35х2 276AKXх1104
Позиция18
Манжета 12х22х7 505C084
Позиция19
Пружина 507K107-19
Позиция20
Шайба 25х34х1 507K107-20
Позиция21
Кольцо стопорное 25 507K107-21
Позиция22
Кольцо 507K107-22
Позиция23

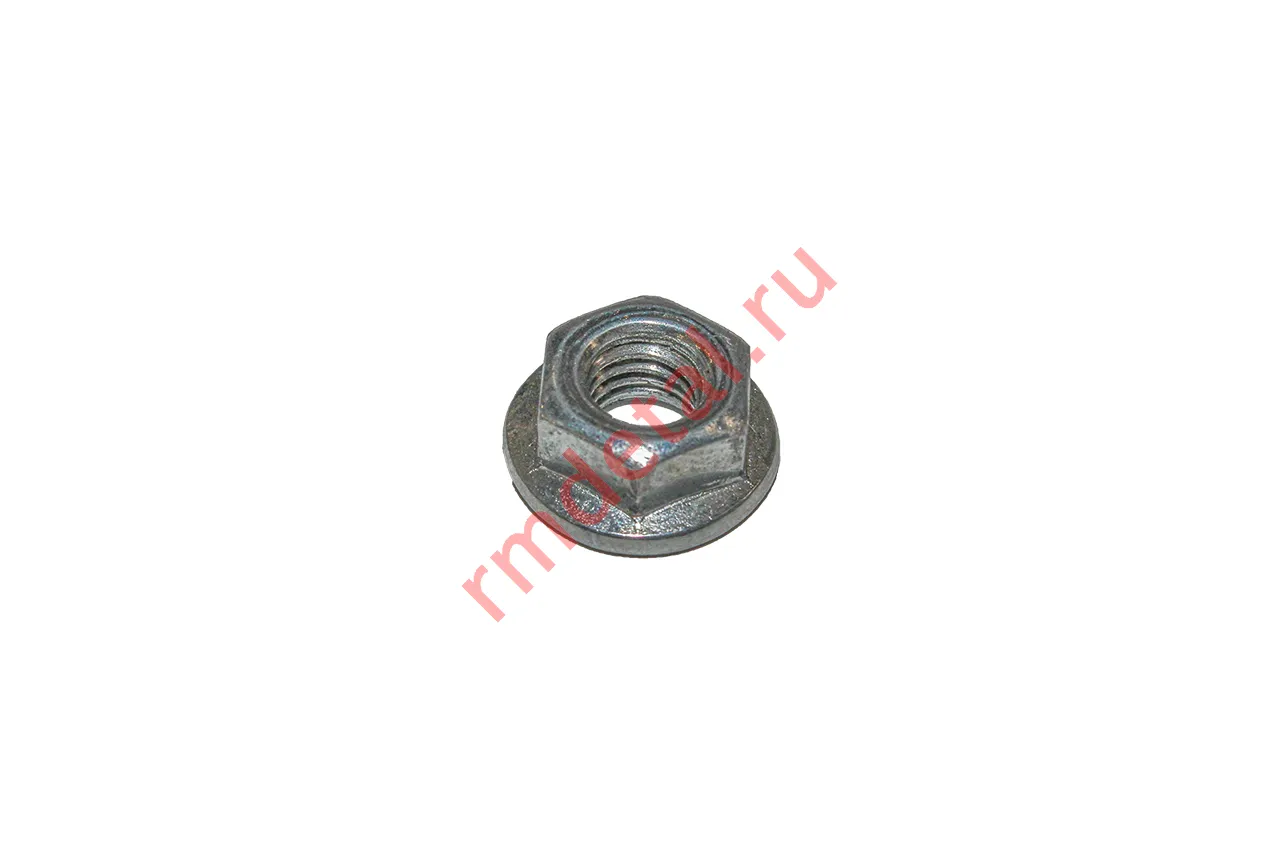

Гайка М6 617716000LBX
Позиция24
Механизм переключения в сборе 505D030
Позиция25
Датчик 505D035
Позиция26
Пружина 505H030
Позиция27

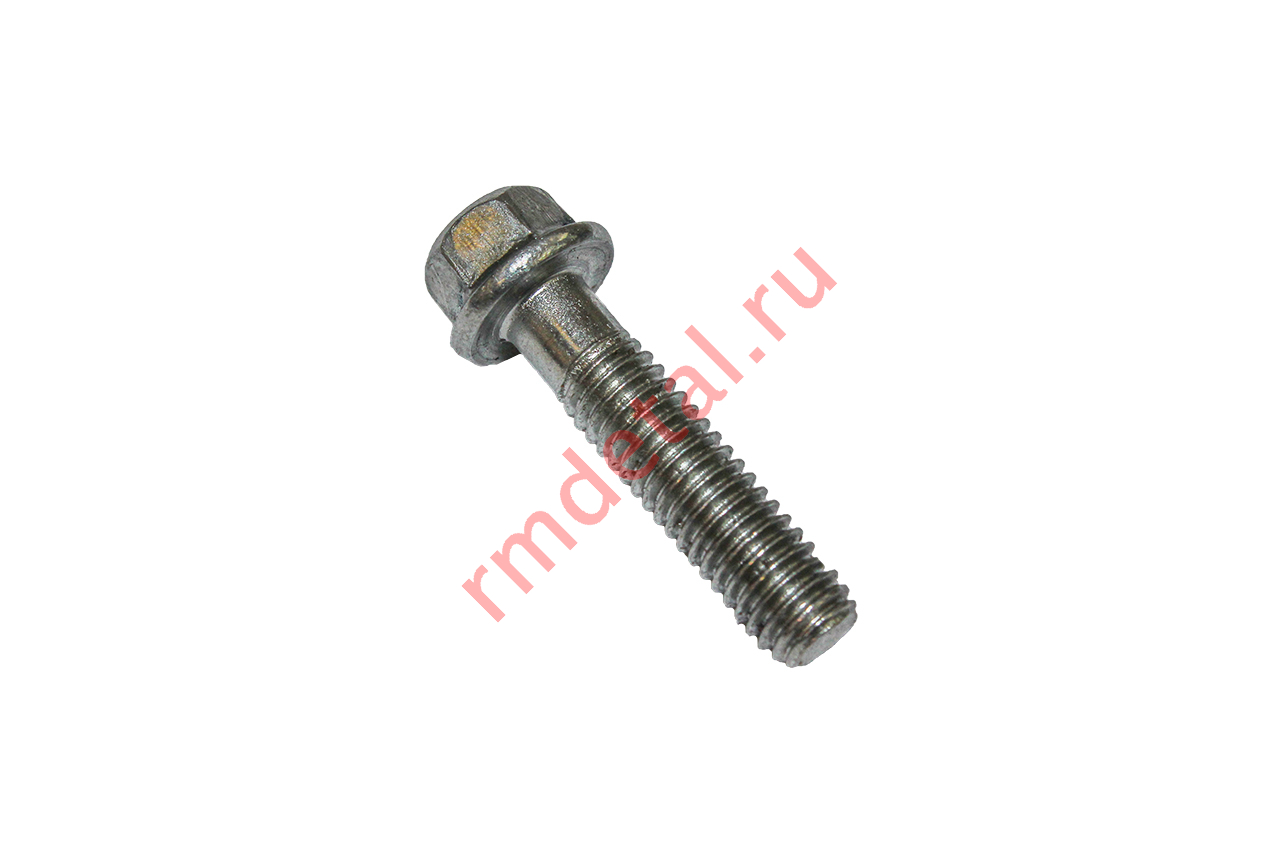

Болт М6х20 96006020LBX
Позиция28
Шайба пружинная 12 505K115
Позиция29
Болт М6х25 96006025LBX
